诺冠紧凑型皮囊气缸选型指南：行程、推力与安装

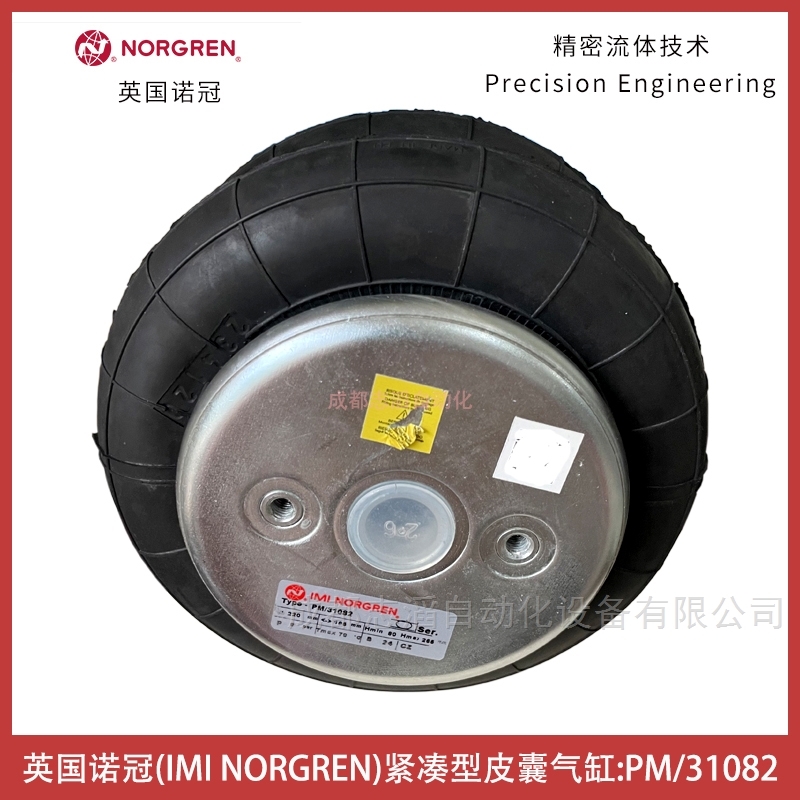

　　诺冠（NORGREN）紧凑型皮囊气缸凭借无摩擦运行、免维修免润滑、高隔振性能及结构紧凑的优势，广泛应用于机械平台、自动化生产线、精密仪器等场景，尤其适配短行程、大负载的工况需求。选型的核心的是实现行程、推力与安装方式的精准匹配，若三者适配不当，易导致气缸运行卡顿、推力不足、安装干涉或使用寿命缩短。下面结合诺冠紧凑型皮囊气缸的产品特性（如PM/31000系列）及行业实操经验，详细梳理选型要点，助力从业者高效选对设备，充分发挥其产品优势。

　　行程匹配是选型的基础，需结合工况实际行程需求，兼顾产品规格与使用安全性。紧凑型皮囊气缸的行程与缸径、皮囊圈数直接相关，常规行程范围为20-315mm，不同型号对应固定行程规格，如PM/31062型号行程为115mm，PM/31123型号行程可达315mm。选型时需先明确工况所需的实际工作行程，在此基础上预留5%-10%的余量，避免行程不足无法完成动作，或行程过长导致安装空间浪费、运行不稳定。同时需注意，其行程受工作压力影响较小，更适合对行程精度要求较高、动作频次高的短行程场景，避免用于超行程负载作业，防止皮囊过度拉伸损坏。


　　推力匹配是保障气缸正常做功的核心，需结合工作压力、负载需求精准计算，适配产品理论推力参数。紧凑型皮囊气缸多为单作用驱动，以压缩空气为介质，工作压力常规范围为0-8bar，理论推力可根据型号查询，如部分型号理论力可达10600N，能满足大负载作业需求。选型时需先计算工况所需的实际负载力，结合负载运动状态确定负载率，再根据现场供气压力，对照诺冠产品参数表选择对应推力的气缸。需预留15%-20%的推力余量，应对供气压力波动、摩擦阻力等因素影响，同时避免推力过度配置造成能耗浪费与设备损耗。

　　安装方式匹配需结合安装空间、负载受力方向，兼顾产品安装特性与工况适配性。诺冠紧凑型皮囊气缸安装简单，适配多种安装形式，结合行业通用标准与产品特性，主要分为底座式、法兰式、耳环式三种核心安装方式。安装空间狭小的场景，优先选用底座式安装，结构紧凑且固定牢固，可充分利用有限空间；负载受力方向与气缸轴线不一致的场景，选用耳环式安装，可缓解偏载影响，避免气缸活塞杆承受横向载荷；对安装精度要求较高、需稳定固定的场景，选用法兰式安装，确保作用力与支承中心在同一轴线上，防止安装松动。

　　此外，选型时还需结合紧凑型皮囊气缸的附加特性综合考量：介质需选用干燥洁净的非润滑压缩空气，避免杂质影响皮囊寿命；根据工况温度选择适配橡胶材质的型号，如低温场景选用耐-40℃的标准型，高温场景选用氯丁橡胶材质的型号。同时需核对接口尺寸，如G1/4、G1/2等规格，确保与现场管路匹配。

　　综上，诺冠紧凑型皮囊气缸的选型需遵循“行程适配需求、推力匹配负载、安装贴合工况”的原则，结合其产品规格与特性，精准把控三大核心维度的匹配逻辑。唯有实现三者的精准契合，才能充分发挥其无摩擦、免维护、紧凑高效的优势，延长设备使用寿命，降低运维成本，为各类自动化场景提供稳定可靠的动力支撑。
